Detalhes do produto:
|
| Nome do produto: | Detector portátil da falha do raio X | Modelo: | XXG-3005 |
|---|---|---|---|
| Penetração máxima: | 50 mm | Produção: | 150-300KV |

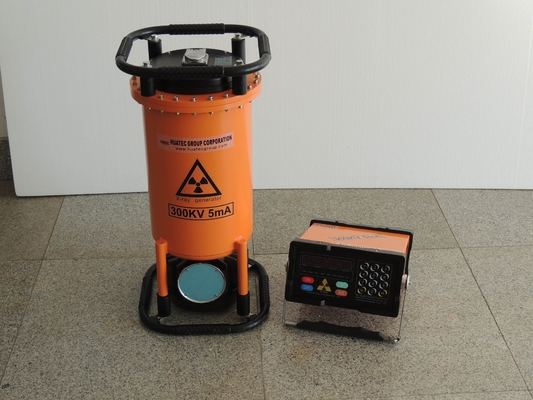

XXG3005 170-300Kv Radiação panorâmica Detector de falhas de raios-X portátil Tubo cerâmico de raios-X
O detector de falhas de raios X da série HUATEC XXG produzido pela nossa empresa, HUATEC Group Corporation, que adota técnicas de pulso de frequência variável e de frequência constante.Os controladores da série XXG/XXQ possuem uma nova estrutura, desempenho perfeito e conveniente de transportar etc. caracteres. baseado em sistema de controlo de microcomputador e estrutura modular, que faz máquina integral obter melhor estabilidade e confiabilidade.Para a conveniência dos clientes, a máquina também oferece a função de envelhecimento, que aumentam a sua vida útil.e possui excelentes propriedades de pequeno volume e peso leveOs produtos têm sido amplamente utilizados para testes não destrutivos na indústria espacial, indústria de engenharia de soldagem, indústria da construção naval, indústria de tubos de caldeira, indústria de engenharia petroquímica,Fabricação de aeronaves, indústria de manutenção, indústria automóvel, indústria de defesa, etc.
Parâmetros técnicos principais
|
TÍPO |
Outros produtos | ||
| Espessura máxima de penetração Aço (A3) | 50 mm | ||
| Distância focal | 600 mm | ||
| Tempo de exposição | Cinco minutos. | ||
| Tipo de filme | Agfa D7 | ||
|
Ecrã intensificador de folha de chumbo duplo |
0.03 | ||
| Dispositivos de quarto escuro | 20±2°C | ||
| Desenvolvimento | 5 minutos. | ||
| Escuridão | 1.5 | ||
| Input | Voltagem (V) | 220V±10% 50-60 Hz | |
| Capacidade (KVA) | 3.0 | ||
| Produção | Voltagem do tubo (KVP) | 150 a 300 | |
| Corrente do tubo (mA) | 5 | ||
| Estabilidade | ± 1% | ||
|
Radiografia |
Foco mm2 | 2.5x2.5 | |
| Ângulo de radiação | 40±5° | ||
| Sensibilidade | k≤1,8% | ||
| Modo de operação | Função intermitente, tempo de irradiação até ao tempo de arrefecimento é 1:1 | ||
|
Raios-X |
Dimensão | 350×290×160 | |
| Peso | 11 kg | ||
| Estrutura do circuito | Controle por micro-computador, estrutura modular, sinal de voz | ||
|
Radiografia |
Refrigeração | Refrigeração por ar forçado | |
| Isolamento | SF6 Isolamento a gás | ||
| Pressão de trabalho | 0.35Mpa-0.45Mpa | ||
| Dimensão | 335×335×700 | ||
| Peso (kg) | 39.5 kg | ||
| Temperatura de funcionamento | -10°C―+40°C | ||
Características:
◆Adopção de controlo por microcomputador e estrutura modular, com forte capacidade anti-interferência e elevada automatização e desempenho fiável.
◆A definição dos parâmetros, o processo de trabalho e a indicação do problema serão indicados no ecrã LED.
◆ Uma chave de envelhecimento independente foi concebida para envelhecer a máquina de forma conveniente.
◆ O tempo de irradiação até ao tempo de arrefecimento é de 1:1.
◆ O controlador pode reconhecer automaticamente o tipo de gerador de raios-X.
◆ O painel de cores à prova de água e poeira e o teclado de som digital são introduzidos para que os parâmetros de exposição sejam prontamente e precisamente selecionados.
◆ Garantir a segurança na utilização do instrumento, que é instalado com sobrevoltagem, sob voltagem,
Dispositivo de proteção contra sobrecorrência, sobrecorrência e sobre temperatura.
◆Uma fechadura de segurança única é concebida para proteger o operador dos danos causados pela radiação.
◆Adotar a gama mais ampla de valores KV e resolver o problema de dificuldade da gama radiográfica curta.
◆ Função de atraso de exposição ------ o tempo de atraso pode ser definido em menos de 10 minutos para manter o operador seguro no local de trabalho.
◆ Compatibilizar com vários geradores e funcionar de forma fiável.
◆O número de exposições pode ser acumulado.
(Após a unidade estar pronta, mas antes de pressionar a tecla "ON", pode pressionar a tecla "A" (tecla de atraso) três vezes para verificar o número de exposições e pressionar qualquer tecla para voltar.)
◆Com saída de lâmpada de aviso de raios e cabo de ligação do terminal de bloqueio porta-máquina.
(Bloqueio porta-máquina, quando a porta principal se abre, o instrumento corta automaticamente a alta tensão para proteger o operador)

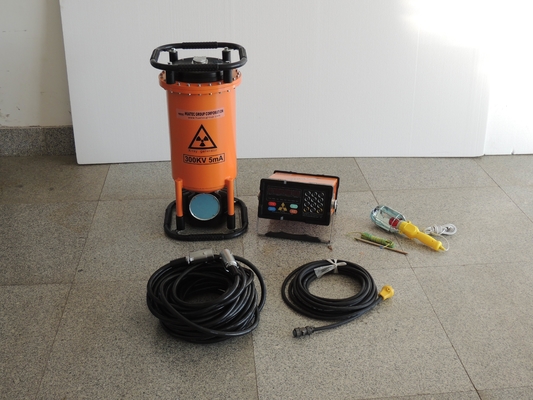

Entrega padrão
| Tubos de raios-X de cerâmica direcional | 1 pcs | |
| Gerador | 1 conjunto | |
| Ligação de cabo de alta tensão | 1 pcs | 25 metros |
| Controlador | 1 conjunto | |
| Cabo de alimentação | 1 pcs | 10 metros |
| Cabo de aterragem | 1 pcs | 5 metros |
| Acessórios | 1 conjunto | |
| (Incluindo: lâmpadas de alarme, 1 peça; carta de chumbo, 1 caixa; fitas escuras de filme, 5 peças; ecrã de intensificação, 5 peças; penetrámetro de fio (IQI) 1 conjunto; fusível, 1 peça) | ||
Acessórios opcionais:
Plataforma de ensaio, penetrômetro IQI/fios, letra/dígitos de chumbo, fita de chumbo, cassete, tela de chumbo, dosímetro pessoal, visor de filme, densitômetro, desenvolvedor de filme, luz de quarto escuro, bloco de calibração RT, etc..
